Rörmonterat ventilblock
Rörmonterat ventilblock för backventiler, flödesventiler och elventiler. 2 portar i 90°-block.
Model
Anslutning
Kavitet
Hydnet - specialisten på intelligenta hydraulsystem

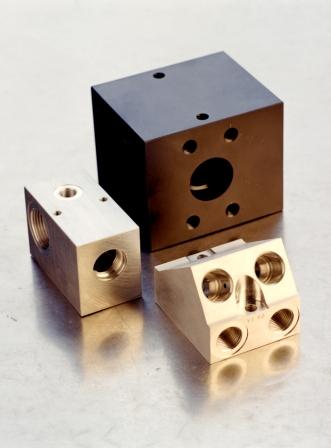

Sun Hydraulics standardsortiment av lednings- eller rörmonterade hydraulblock erbjuder en enkel och praktisk lösning för att lägga till specifika funktioner i hydrauliska system utan att behöva specialtillverka komponenter. Dessa block är designade för att monteras direkt i rörledningar eller ledningar och finns med ett brett utbud av anslutningsportar för att passa olika installationskrav.
Ett rörmonterat hydraulblock fungerar som en kompakt enhet där flera hydrauliska funktioner och ventiler samlas i ett block som ansluts direkt till rörsystemet. Istället för att ha separata komponenter monterade på olika ställen kan dessa funktioner integreras i ett enda block som förenklar rördragning, minskar behovet av extra kopplingar och därmed minskar risken för läckage.

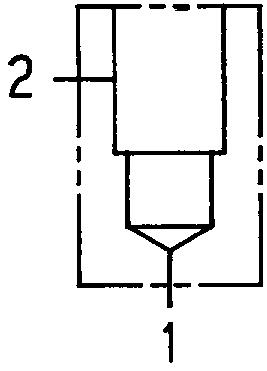

Rörmonterat ventilblock för backventiler, flödesventiler och elventiler. 2 portar i 90°-block.

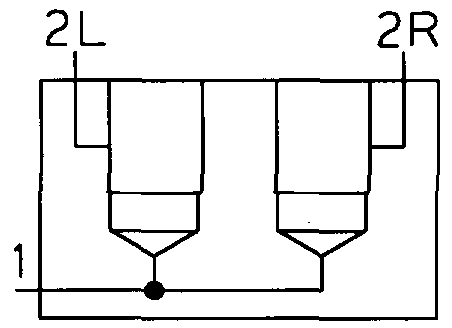

Rörmonterat ventilblock för tryckbegränsningsventiler, riktningsventiler, backventiler, flödesventiler och elventiler. Dubbla kaviteter, 2 portar i inline-block.

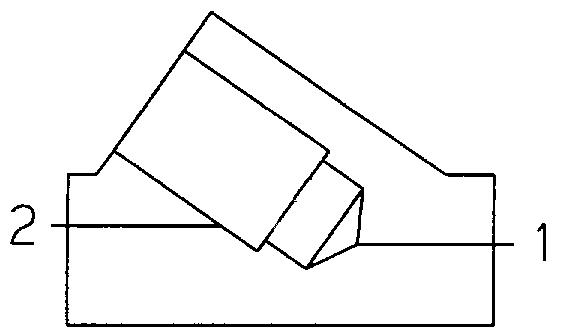

Rörmonterat ventilblock för backventiler, flödesventiler och elventiler. 2 portar i inline-block

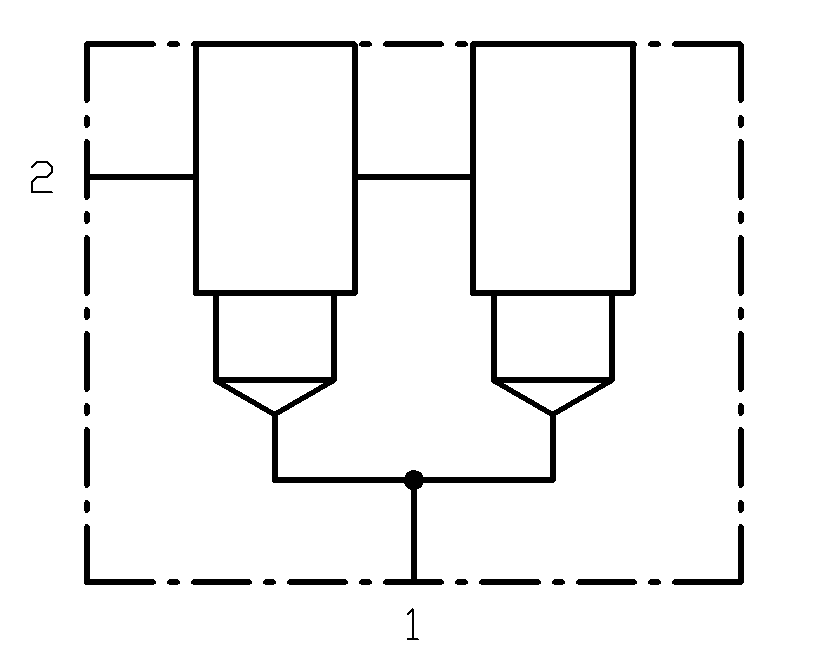

Rörmonterat ventilblock för backventiler, flödesventiler, elventiler och riktningsventiler, Dubbla kaviteter, 2 portar, 90°-block, gemensam port 2.

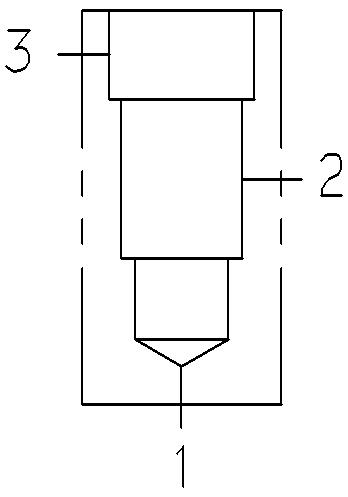

Rörmonterat ventilblock för backventiler, flödesventiler och elventiler. 3 portar i 90°-block.
Rörmonterat ventilblock för tryckbegränsningsventiler, riktningsventiler, backventiler, flödesventiler och elventiler. Dubbla kaviteter, 2 portar i inline-block.

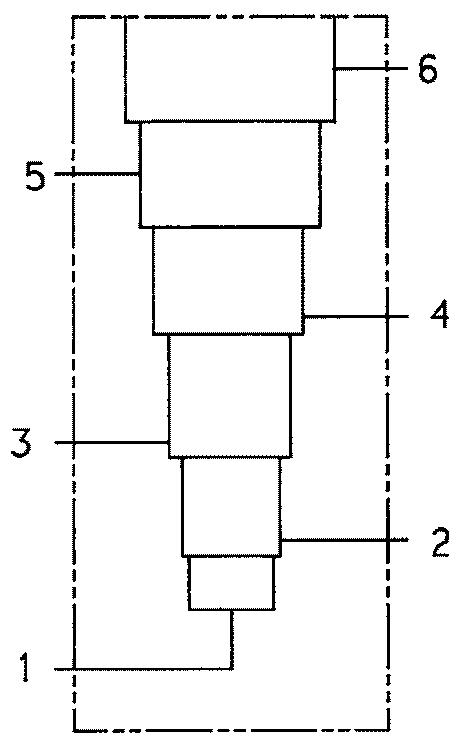

Rörmonterat ventilblock för backventiler, flödesventiler och elventiler. 6 portar i 90°-block.
Anslutningsportar som finns tillgängliga inkluderar bland annat NPTF, SAE, BSPP samt Code 61- och Code 62-flänsar, vilket gör det möjligt att integrera blocket i de flesta hydrauliska system och applikationer oavsett standard eller industristandard.
Suns unika kavitetsystem gör att flera olika funktioner och ventiltyper kan passa i samma kavitet. Detta ökar flexibiliteten vid design och möjliggör snabbare anpassningar och enklare utbyten utan att behöva byta hela blocket. Det gör det även möjligt att skapa skräddarsydda lösningar för olika hydrauliska behov.
Rörmonterade block används i mobil och industriell hydraulik där kompakt, robust och servicevänlig installation krävs. De är idealiska i maskinbyggnation, transportutrustning och anläggningsmaskiner, där vibrationssäkra och utrymmeseffektiva lösningar behövs. Genom att kombinera funktioner i ett block förenklas montering och optimeras systemets prestanda.
Suns rörmonterade hydraulblock finns i två huvudmaterial som passar olika tryckklasser och applikationer:
• Aluminium: För tryck upp till 3000 psi (210 bar), lämpligt för lättare applikationer där vikt och korrosionsbeständighet är viktiga faktorer.
• Stål: För högre tryck upp till 5000 psi (350 bar), idealiskt för tuffare och mer krävande miljöer.
För att förbättra hållbarheten och motståndskraften mot korrosion finns flera ytbehandlingsalternativ:
För aluminiumblock:
• Blank anodisering (clear anodize)
• Svart anodisering (black anodize)
För stålblock:
• Vattenavstötande olja (dewatering oil)
• Svart oxidering (chemical blackening)
• Trivalent blank zink med tätskikt (trivalent clear zinc with top sealer)
• Blank zink-nickel med tätskikt (clear zinc nickel with top sealer)
