Sandwichhus BKB

Beskrivning

BKB är ett sandwichhus för Sun Hydraulics patronventiler, levererat utan ventil, för en patron med kavitet T-17A. Bygghöjd 69,6 mm, storlek NG16. Huset säljs separat – för dig som vill montera en egen patron, ersätta ett hus i en befintlig stapel eller bygga en funktion som inte finns som färdigt block.

Funktion enligt Suns ritning: D07 sandwichhus, pilotstyrd backventil på B, pilotstyrd från A.

Utföranden i Hydnets sortiment: BKB T-17A (art.nr 237-1102), BKB/S T-17A (art.nr 237-1212). Suffix: /S = stål. Kontakta oss om du är osäker på vilket utförande du behöver.

Samma hus ingår i följande färdiga block (hus + ventil):

• CBGA-LHN-BKB/S – In i B, pilot från A
• CKGB-XCN-BKB/S – In i B, pilot från A
• PBHB-L*N-BKB/S – In i B, dränering till A
• PPHB-L*N-BKB/S – In i B, tank till A, dränerad till A

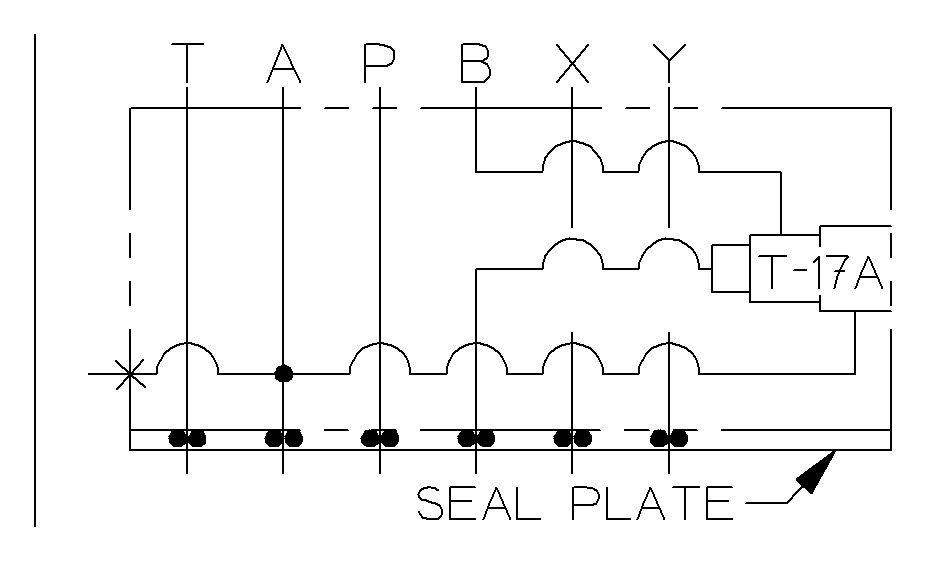

Bilden visar husets symbol med portar och kavitet. Suns kompletta ritning med portbild och mått finns som andra bild och som datablad, och STEP-fil för CAD finns att ladda ner.
